Программный комплекс RastrWin3 предназначен для решения задач по расчету, анализу и оптимизации режимов электрических сетей и систем.
Особенности программного комплекса (расчетные модули):

• расчет установившихся режимов электрических сетей произвольного размера и сложности, любого напряжения (от 0.4 до 1150 кВ). Полный расчет всех электрических параметров режима (токи, напряжения, потоки и потери активной и реактивной мощности во всех узлах и ветвях электрической сети);
• расчет установившихся режимов с учетом частоты;
• проверка исходной информации на логическую и физическую непротиворечивость;
• эквивалентирование электрических сетей;
• оптимизация электрических сетей по уровням напряжения, потерям мощности и распределению реактивной мощности;
• расчет положений регуляторов трансформатора под нагрузкой и положений вольтодобавочных трансформаторов;
• учет изменения сопротивления автотрансформатора при изменении положений РПН расчет предельных по передаваемой мощности режимов энергосистемы, определение опасных сечений;
• структурный анализ потерь мощности – по их характеру, типам оборудования, районам и уровням напряжения;
• проведение серийных (многовариантных расчетов) по списку возможных аварийных ситуаций;
• моделирование отключения ЛЭП, в том числе одностороннего, и определение напряжения на открытом конце;
• моделирование генераторов и возможность задания их PQ-диаграмм;
• моделирование зависимостей Qmax (V) генератора с учетом ограничений по токам ротора и статора;
• моделирование линейных и шинных реакторов, в том числе с возможностью их отключения;
• анализ допустимой токовой загрузки ЛЭП и трансформаторов, в том числе с учетом зависимости допустимого тока от температуры;
• расчет агрегатной информации (потребление, генерация, внешние перетоки) по различным территориальным и ведомственным подразделениям;
• сравнение различных режимов по заданному списку параметров.

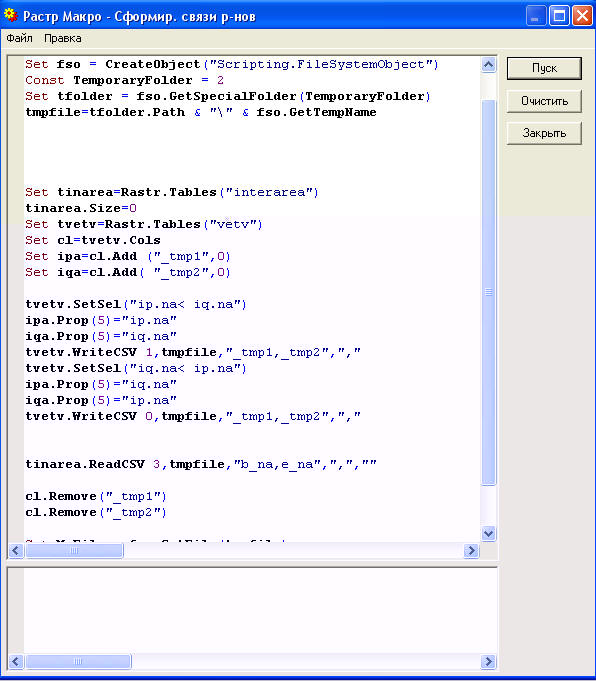

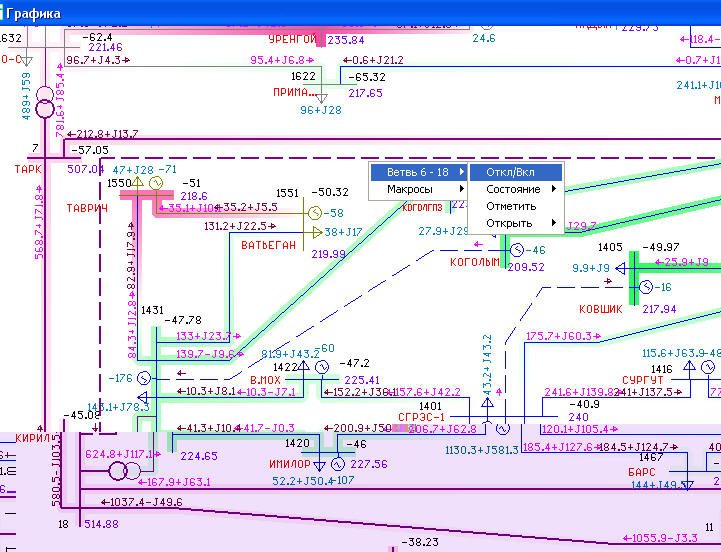

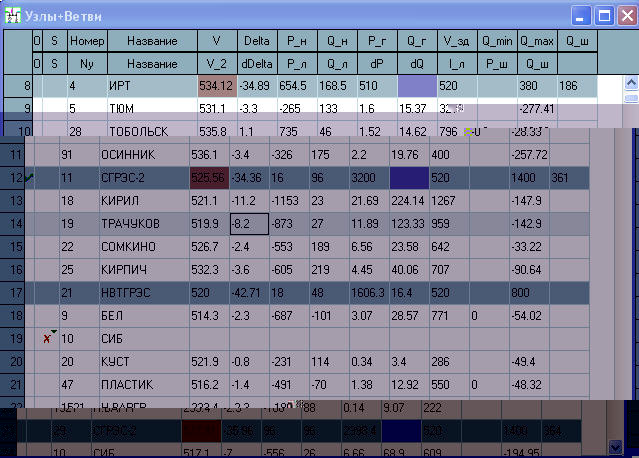

Пользовательский интерфейс включает табличный процессор, однолинейную графическую схему, селектор, встроенный макроязык на основеVisual Basic, встроенную базу данных.
